Casemiro Filterhus Highflow

Filterhus för Highflowfilter för en effektivare rening i kökskåporna. Finns i utförande på vägg samt som centrumvariant.

Klarar höga flöden
Minskad brandrisk
Enkelt underhåll
Standardutförande med rund anslutning, rektangulär som tillval.
För vägg- och centrummontage.
Robust konstruktion utfört av rostfri stålplåt.

Med Casemiro kan du välja mellan olika reningstyper:

UV-rening med ozon
Ozonfri UV-rening
Biorening

Kontakta oss

Beskrivning

Vid projektering av kökskåpor är Tovencos Filterhus Casemiro vårt standardval. Modellen Casemiro kan utrustas med Highflowfilter som klarar höga flöden och har enkelt underhåll.

Konstruktion

Höljet är utfört av rostfri stålplåt kvalitet EN 1.4301 omagnetisk, med svetsad underdel, i övrigt punktsvetsat. Kanalanslutningen är för rund kanal men kan på begäran erhållas för rektangulär kanal. För injustering av luftflöde finns ett reglerspjäll. Filterkassetten är lätt att ta ned för rengöring. Under filterhuset finns en droppbehållare för uppsamling av fett.

För väggmontering levereras filterhuset med en enkel rad filter.
Vid centrumplacering är filterhuset utrustat med dubbla filterrader.

Highflow filter

Highflow-filter har lameller som gör att luften växlar riktning flera gånger. Avskiljningen sker mot kanterna av lamellerna och fettet rinner sedan ner. Vid högre lufthastighet blir avskiljningen bättre men ljudnivån högre. Ett labyrintfilter har samma tryckfall hela tiden även när det är nedsmutsat.

Highflow-filter finns i storlekarna:

5033: 495 x 330 x 25 mm
5050: 495 x 495 x 25 mm

Tillval

För Casemiro finns två typer av UV-rör som tillval. UV-ljuset bryter ner fettpartiklar, antingen med eller utan ozon.

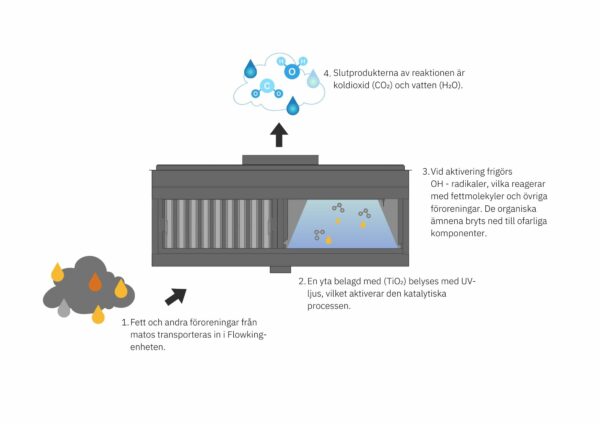

Tillval 1. Ozonfri UV – rening

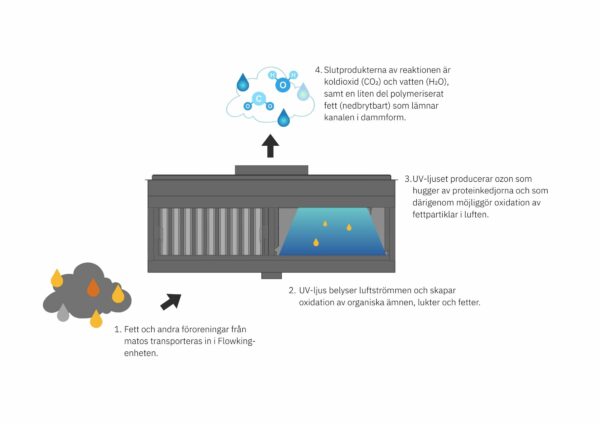

Tillval 2. UV – rening med Ozon

Storleksguiden Filterhus

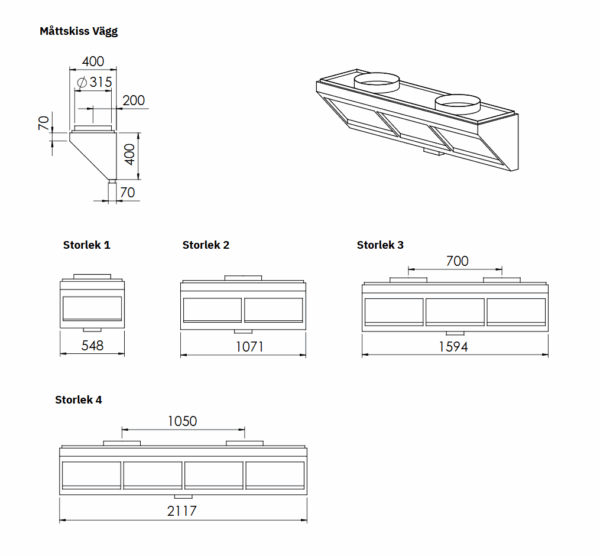

OBS! Måttskiss för filterhus med filterstorlek 495 x 330 x 25 mm

Filterhus mått, Väggvariant
Typ	Filter	Längd	Djup	Höjd	Antal 315 Stos
Storlek 1	1	548 mm	400 mm	400 mm	1
Storlek 2	2	1071 mm	400 mm	400 mm	1
Storlek 3	3	1594 mm	400 mm	400 mm	2
Storlek 4	4	2117 mm	400 mm	400 mm	2

OBS! Måttskiss för filterhus med filterstorlek 495 x 330 x 25 mm

Filterhus mått, Centrumvariant
Typ	Filter	Längd	Djup	Höjd	Antal 400 Stos
Storlek 1	2	548 mm	550 mm	470 mm	1
Storlek 2	4	1071 mm	550 mm	470 mm	1
Storlek 3	6	1594 mm	550 mm	470 mm	2
Storlek 4	8	2117 mm	550 mm	470 mm	2

Flödesguiden

CMV – Casemiro Vägg

CMC – Casemiro Centrum

Frånluftsflöden
5033		Mått: 495x330x25 mm	5050		Mått: 495x495x25 mm
Typ	Filter	Max frånluftsflöde Highflow	Typ	Filter	Max frånluftsflöde Highflow
CMV – 1	1	155 l/s	CMV – 1	1	240 l/s
CMV – 2	2	310 l/s	CMV – 2	2	480 /s
CMV – 3	3	465 l/s	CMV – 3	3	720 l/s
CMV – 4	4	620 l/s	CMV – 4	4	960 l/s

CMC – 1	2	310 l/s	CMC – 1	2	480 l/s
CMC – 2	4	620 l/s	CMC – 2	4	960 l/s
CMC – 3	6	930 l/s	CMC- 3	6	1440 l/s
CMC- 4	8	1240 l/s	CMC – 4	8	1920 l/s

Ljud- och flödesdatadiagram

K-Faktorer

Obs! Per filter, multiplicera antal filter med k-faktorn för tryckjustering, (q = K √p, där q är luftflödet och p är tryckfallet).

(Highflow 5025, K-faktor = 14)
Highflow 5033, K-faktor =18,7
Highflow 5050, K-faktor = 28
